619 ₴

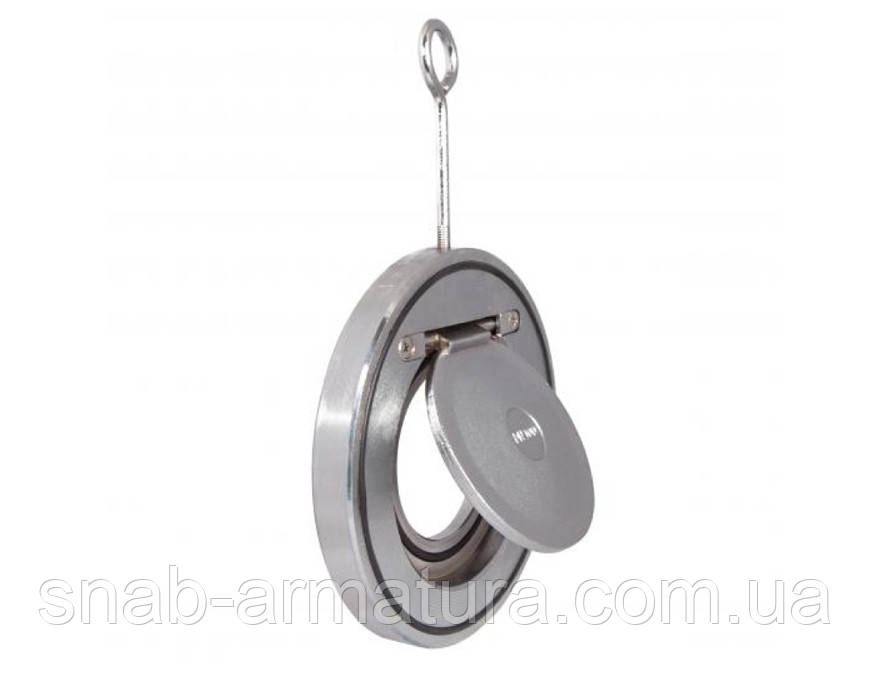

В силу простоти конструкції даного виду зворотного клапана головною перевагою перед іншими видами зворотних клапанів є ціна. Відсутність у конструкції звітних фланців дозволяє знизити вагу і зменшити будівельну довжину зворотного клапана. Наявність на корпусі клапана зворотного гумових EPDM ущільнень дозволяє проводити установку міжфланцевого зворотного клапана без ущільнювальних прокладок.
Основні характеристики:
Допускається монтаж на горизонтальних і вертикальних трубопроводах (низхідний потік среди). При установці на горизонтальному трубопроводі вісь клапана повинна розташовуватися вертикально (гачок – індикатор положення – повинен знаходитися у верхній частині перпендикулярно осі).
|
Умовний прохід, Ду, мм. |
Зовнішній діаметр D, мм. |
Діаметр вхідного отвори корпусу А, мм. |
Будівельна довжина, мм |
Умовне позначення болта, DxL |
Маса, кг. |
|
|
40 |
94 |
25 |
16 |
М16х80 |
0,7 |
|
|
50 |
109 |
32 |
16 |
М16х85 |
1,0 |
|
|
65 |
129 |
45 |
16 |
М16х90 |
1,3 |
|
|
80 |
144 |
56 |
16 |
М16х90 |
1,7 |
|
|
100 |
164 |
75 |
16 |
М16х95 |
2,1 |
|
|
125 |
195 |
95 |
16 |
М16х95 |
3,2 |
|
|
150 |
221 |
120 |
19 |
М20х100 |
4,9 |
|
|
200 |
276 |
160 |
22 |
М20х110 |
11,5 |
|
|
250 |
331 |
200 |
32 |
М24х130 |
15,5 |
|
|
300 |
386 |
240 |
38 |
М24х130 |
26,0 |
|
Компанія ТОВ Снаб-Арматура надає клієнтам якісні зворотні клапани від виробника Walver з усіма необхідними документами та сертифікатами.
| Основні | |
|---|---|
| Країна виробник | Китай |
| Функціональне призначення клапана | Зворотний клапан |
| Тип клапана | Тарілчастий |
| Напрямок потоку в клапані | Прохідне |
| Умовний прохід | 40 мм |
| Тип приєднання | Фланцеве |
| Максимальний робочий тиск | 16 бар |
| Клас герметичності | А |
| Матеріал корпусу | Сталь |
| Колір | Сірий |
| Гарантійний термін | 12 міс |
