12 170 ₴

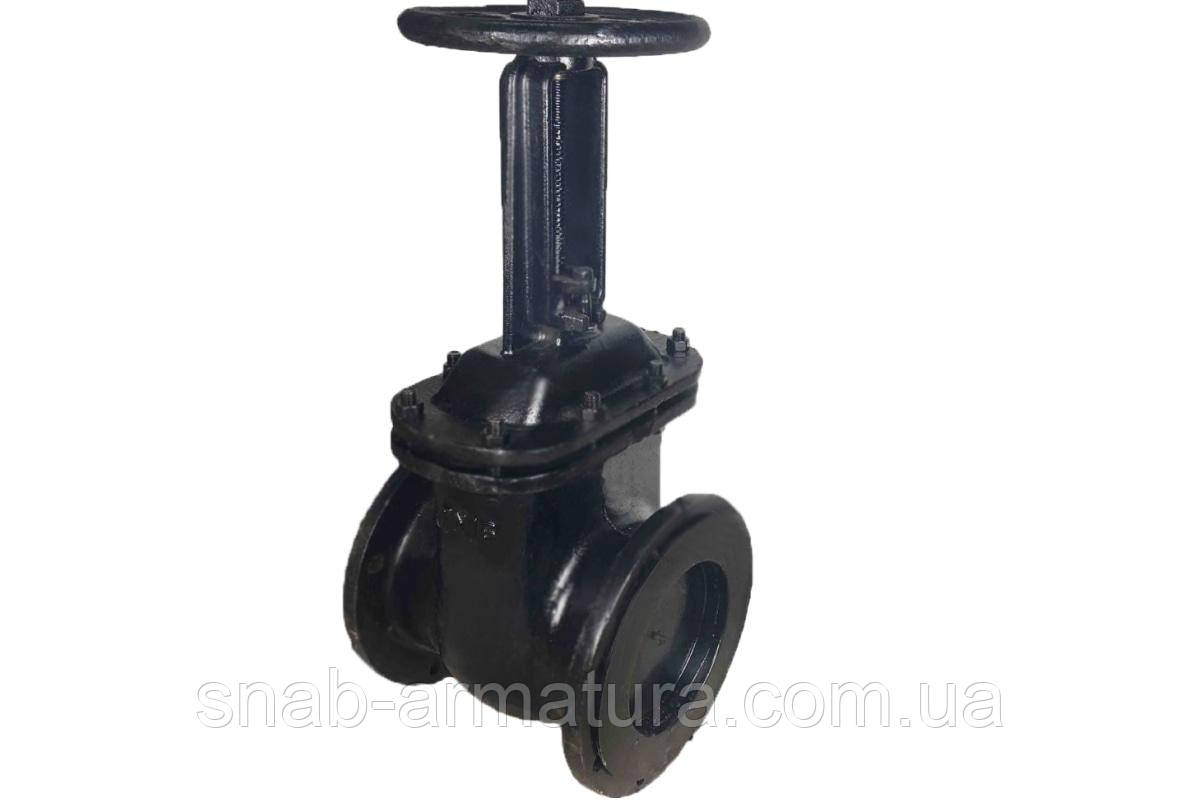

Засувка 30ч6бр Ру10 – це фланцева чавунна паралельна дводискова засувка з висувним шпинделем. Виготовляється з умовним діаметром проходу ДК - 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 мм, номінальним тиском РУ - 10 Бар. Робоче середовище – вода, пара. Клас герметичності затвора "С" та "Д" за ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 225 °С. Закриття та відкриття засувки 30ч6бр виконується вручну. За рахунок поступального переміщення шпинделя при обертанні маховика клин упирається в опорну стінку розсовуючи диски. В результаті чого ущільнювальні поверхні дисків притискаються до поверхонь ущільнювачів корпусу забезпечуючи закриття проходу.
ЗАСТОСУВАННЯ
ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
УМОВИ ПРАЦІ
НОРМИ І СТАНДАРТИ
РОЗМІРИ
DN | PN | L | H | V | D | D1 | D2 | nхød | Вага, кг |
50 | 10 | 180 | 245 | 160 | 125х125 | 125 | 102 | 4х18 | 11,5 |
16 | |||||||||
80 | 10 | 210 | 310 | 200 | 150х150 | 160 | 133 | 4х18 | 19 |
16 | |||||||||
100 | 10 | 230 | 380 | 200 | 215 | 180 | 158 | 8х18 | 30,5 |
16 | |||||||||
125 | 10 | 255 | 430 | 240 | 245 | 210 | 184 | 8х18 | 42 |
16 | |||||||||
150 | 10 | 280 | 500 | 240 | 280 | 240 | 212 | 8х22 | 58 |
16 | |||||||||
200 | 10 | 330 | 650 | 280 | 335 | 295 | 268 | 8х22 | 99 |
16 | 12х22 | ||||||||
250 | 10 | 450 | 740 | 360 | 390 | 350 | 320 | 12х22 | 182 |
300 | 10 | 500 | 925 | 360 | 440 | 400 | 370 | 12х22 | 247 |
Основні | |
---|---|
Умовний прохід | 200 мм |
Запірний орган | Клиновий |
Вид затвора | Однодисковий |
Тип приєднання | Фланцеве |
Максимальна робоча температура | 425 град. |
Максимальний робочий тиск | 10 бар |
Клас герметичності | D |
Матеріал корпусу | Чавун |
Гарантійний термін | 12 міс |
