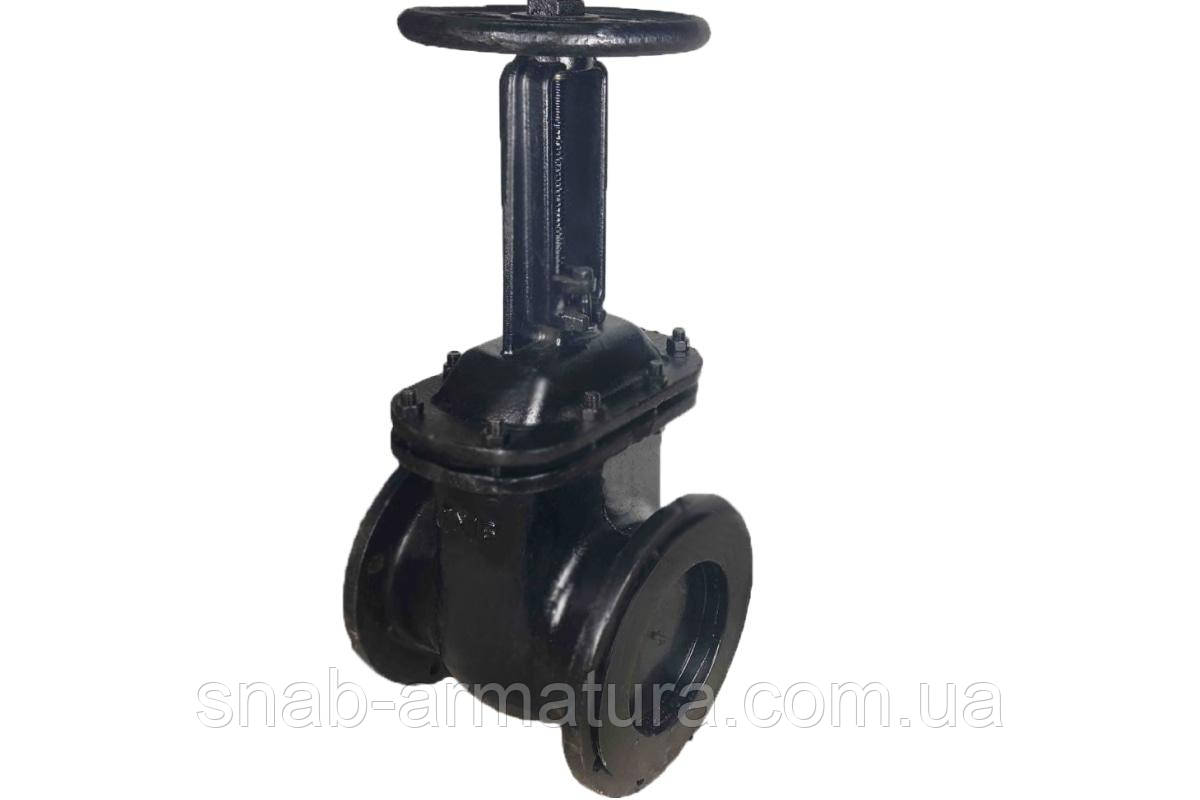

Засувка чавунна клинова фланцева 30ч6бр Ду 100 Ру 10

Засувка чавунна клинова фланцева 30ч6бр Ду 100 Ру 10

Засувка 30ч6бр Ру10 – це фланцева чавунна паралельна дводискова засувка з висувним шпинделем. Виготовляється з умовним діаметром проходу ДК - 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 мм, номінальним тиском РУ - 10 Бар. Робоче середовище – вода, пара. Клас герметичності затвора "С" та "Д" за ГОСТ 9544-93. Призначена для експлуатації у водопроводах та опалювальних системах із граничною температурою середовища 225 °С. Закриття та відкриття засувки 30ч6бр виконується вручну. За рахунок поступального переміщення шпинделя при обертанні маховика клин упирається в опорну стінку розсовуючи диски. В результаті чого ущільнювальні поверхні дисків притискаються до поверхонь ущільнювачів корпусу забезпечуючи закриття проходу.

ЗАСТОСУВАННЯ

• Системи гарячого та холодного водопостачання, водовідведення, каналізації, пожежогасіння, зрошення.
• Робоче середовище: вода, пара, олія, нафта, рідкі неагресивні середовища.

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Висувний шпиндель.
• Установче положення: будь-яке (крім маховика вниз).
• Невеликі втрати тиску.
• Ущільнення затвора із латуні.
• Герметичність затвора відповідає класу «Д» за ГОСТ 9544.

УМОВИ ПРАЦІ

• Максимальний робочий тиск: 1,6 МПа (ДН 50-200); 1,0 МПа (ДН 250-300).
• Максимальна температура робочого середовища: +225 °С.
• Температура довкілля: від -15 до +40 ° С; для води +1 до +40 °С.

НОРМИ І СТАНДАРТИ

• виробництво відповідно до ГОСТ 5762;
• будівельна довжина відповідно до ГОСТ 3706;
• фланцеве з'єднання згідно з ГОСТ 33259;
• Процедури випробувань відповідають ГОСТ 33257.

РОЗМІРИ
