5 430 ₴

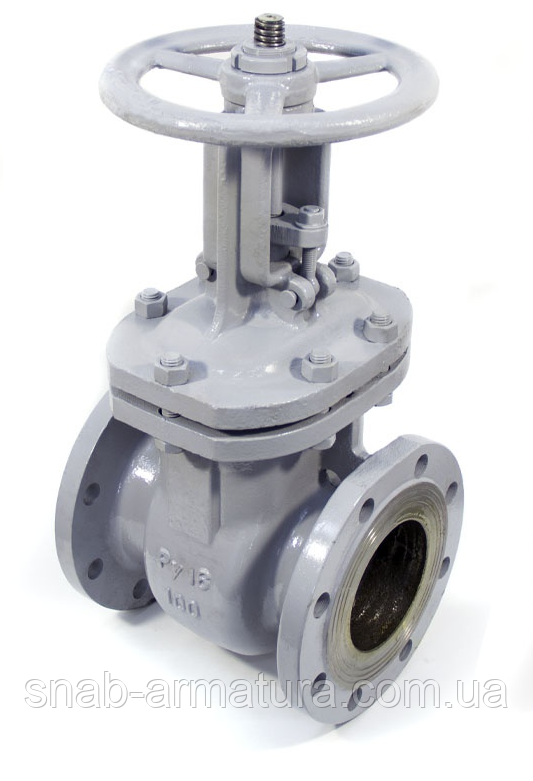

Засувка сталева 30с41нж використовуються в трубопровідних системах діаметром від Ду 50 мм до Ду 500 мм для відсікання подальшого руху робочого середовища, рідких та газоподібних середовищ, нейтральних до матеріалів, що контактують із середовищем: вода, пара, газ, нафта, нафтопродукти і т.д. , Допустима робоча температура від -70С до +450С при максимальному робочому тиску 1,6 МПа.
Основні характеристики:
Габарити та приєднувальні розміри сталевих засувок:
|
DN, мм |
Засувки сталеві 30с41нж - розміри, мм |
Вага, кг |
||||||||
|
L |
H |
b |
ØD0 |
D |
D1 |
D2 |
f |
n ― Ød |
||
|
50 |
180 |
355 |
16 |
240 |
160 |
125 |
102 |
3 |
4 – Ø18 |
21 |
|
80 |
210 |
425 |
20 |
280 |
195 |
160 |
133 |
3 |
4 – Ø18 |
38 |
|
100 |
230 |
512 |
22 |
300 |
215 |
180 |
158 |
3 |
8 – Ø18 |
45 |
|
150 |
280 |
590 |
24 |
350 |
280 |
240 |
212 |
3 |
8 – Ø22 |
78 |
|
200 |
330 |
760 |
24 |
400 |
335 |
295 |
268 |
3 |
12 – Ø22 |
135 |
|
250 |
450 |
916 |
26 |
450 |
405 |
355 |
320 |
3 |
12 – Ø26 |
198 |
|
300 |
500 |
1068 |
28 |
500 |
460 |
410 |
370 |
4 |
12 – Ø26 |
265 |
|
400 |
600 |
1545 |
36 |
- |
580 |
525 |
482 |
4 |
16 – Ø30 |
525 |
|
500 |
600 |
1880 |
42 |
- |
710 |
650 |
585 |
4 |
20 – Ø33 |
925 |
| Основні | |
|---|---|
| Умовний прохід | 80 мм |
| Запірний орган | Клиновий |
| Вид затвора | Однодисковий |
| Тип приєднання | Фланцеве |
| Максимальна робоча температура | 425 град. |
| Максимальний робочий тиск | 16 бар |
| Клас герметичності | А |
| Матеріал корпусу | Сталь |
| Гарантійний термін | 12 міс |
